Инженерное обустройство застроенных территорий. Инженерное благоустройство городских территорий. Основные виды мероприятий. Инженерное обустройство населенных пунктов

2. К какой группе по существующей классификации системы насаждений в городе относят парки культуры и отдыха районного значения в крупных городах?

Зеленые насаждения в городе улучшают микроклимат городской территории, создают хорошие условия для отдыха на открытом воздухе, предохраняют от чрезмерного перегревания почву, стены зданий и тротуары. Это может быть достигнуто при сохранении естественных зеленых массивов в жилых зонах.

В практике организации системы озеленения города принято подразделение территорий городских зеленых насаждений на три категории:

1. Общего пользования - парки культуры и отдыха (общегородские, районные), детские, спортивные парки (стадионы), парки тихого отдыха и прогулок, сады жилых районов и микрорайонов, скверы, бульвары, озелененные полосы вдоль улиц и набережных, озелененные участки при обще городских торговых и административных центрах, лесопарки и т. д.
2. Ограниченного пользования - насаждения на жилых территориях (за исключением садов микрорайонов), насаждения на территориях детских и учебных заведений, спортивных и культурно-просветительных учреждений, общественных и учреждений здравоохранения, при клубах, дворцах культуры, домах пионеров, при научно-исследовательских учреждениях, на территориях санитарно-безвредных предприятий промышленности.
3. Специального назначения - насаждения вдоль улиц, магистралей и на площадях, насаждения коммунально-складских территорий и санитарно-защитных зон, ботанические, зоологические сады и парки, выставки, насаждения ветрозащитного, водо- и почвоохранного значения, противопожарные насаждения, насаждения мелиоративного назначения, питомники, цветочно-оранжерейные хозяйства, насаждения кладбищ и крематориев.

Насаждения общего пользования - доступные всем жителям города и приезжим насаждения, защищающие от пыли, избыточной солнечной радиации, создающие комфортные условия для кратковременного и продолжительного отдыха, занятий физкультурой и спортом, проведения культурно-просветительных и зрелищно-развлекательных мероприятий.

Степень озеленения города, его привлекательность во многом определяются количеством и состоянием зеленых насаждений общего пользования.

СНиП 11-60-75* в насаждениях общего пользования выделяет озелененные территории общегородского значения (используемые для организации длительного отдыха от 2 до 8 ч) и озеленение жилых районов.

Самое широкое распространение в городах получили детские парки, спортивные и парки культуры и отдыха. В зависимости от характеристик конкретного города, перспектив его развития и природно-климатических условий местности могут создаваться: зоопарки и ботанические сады, парки-выставки, развлечений, этнографические, мемориальные и т. д. При создании ботанических и этнографических парков первостепенное значение отводится ландшафту и рельефу местности. Природное окружение должно максимально соответствовать предполагаемой экспозиции. Для ботанических садов очень важны климатические условия, а для этнографических парков - наличие на отведенной территории памятников древней культуры и народной архитектуры. Создание исторических и мемориальных парков, как правило, связано с территорией, на которой произошли важные исторические события в жизни народа, государства, или с сохранившимися памятниками, имеющими прямое отношение к жизни великих людей. Особую группу составляют парки - памятники садово-паркового искусства. Насаждения ограниченного пользования предназначены для занятий на открытом воздухе физкультурой и спортом, для занятий по специальным предметам и игр детей, лечебных и профилактических процедур, отдыха в перерывах между работой. Ими пользуются сотрудники предприятий и учреждений, учащиеся и студенты учебных заведений, больные и посетители лечебно-профилактических учреждений и т. д., размещенные на данной озелененной территории.

Любой объект городских зеленых насаждений независимо от возложенных на него специфических функций является составной частью единой системы озеленения города, создаваемой с учетом административного значения и величины территории города, его архитектурно-планировочной структуры и решения композиции застройки, а также с учетом местных природно-климатических особенностей.

Изменение размеров города необходимо проводить периодически и осуществлять прежде всего путем одновременного улучшения структуры. Необходимость выделения территории под застройку следует предвидеть заблаговременно, определив для этих целей границы для поэтапного расширения площади города. Определенная стабилизация зеленого пояса города на длительный срок (20 лет и более) становится сдерживающим фактором против стихийной застройки территории.

В пределах зеленой зоны размещают пансионаты, мотели, дома отдыха, кемпинги, пляжи, физкультурно-спортивные сооружения и комплексы, рыболовные базы, пионерские лагеря, детские дачи, лесные школы, лечебно-профилактические учреждения, дома-интернаты для престарелых и инвалидов.

Существующие в пределах зеленой зоны населенные пункты не подлежат территориальному развитию.

Для городов, расположенных в безлесных районах, вместо зеленой зоны необходимо предусматривать создание с наветренной стороны для ветров преобладающего направления защитной полосы зеленых насаждений шириной: для крупнейших и крупных городов - 500 м, для больших и средних городов - 100 м, для малых городов, поселков и сельских населенных пунктов - 50 м.

Планировка пригородной и зеленой зон проводится с учетом сложившейся планировки города и ее перспектив с проведением комплекса мероприятий, направленных на максимальное сохранение существующих насаждений.

3. Системы канализации

Под канализацией принято понимать комплекс санитарных мероприятий и инженерных сооружений, обеспечивающих своевременный сбор сточных вод, образующихся на территории населенных пунктов и промышленных предприятий, быстрое удаление (транспортирование) этих вод за пределы населенных пунктов, а также их очистку, обезвреживание и обеззараживание.

Основные загрязнения сточных вод - физиологические выделения человека, отходы и отбросы, получаемые при мытье продуктов питания, посуды, помещений, стирке белья, а так же образующиеся в технологических процессах на промышленных предприятиях.

Систему и схему канализации выбирают как комплекс инженерных сооружений для надежного и длительного обслуживания жилых, производственных и сельскохозяйственных объектов с учетом принятой системы водоснабжения, рационального использования водных ресурсов, санитарно-гигиенических и технико-экономических требований. При выборе системы канализации населенных пунктов в первую очередь необходимо установить схему отведения и определить места выпуска дождевых вод.

Выпуск дождевых вод при выборе любой системы канализации не допускается в поверхностные водотоки, протекающие в пределах населенных мест при скоростях течения в них меньше 0,05 м/с и расходах до 1 м3/с; в водоемы в местах, отведенных для пляжей, в непроточные водоемы, в пруды, озера, в рыбные пруды (без специального согласования), в замкнутые лощины и низины, подверженные заболачиванию, в размываемые овраги, если не предусмотрено укрепление их русла и берегов. Выпуск дождевых вод в заболоченные поймы не рекомендуется.

Раздельная система канализации может быть полной или неполной (рисунок 3.1).

Полную раздельную систему канализации следует принимать для крупных и благоустроенных городов и промышленных предприятий:

- при возможности сброса всех дождевых вод в поверхностные водные протоки;
- при необходимости по условиям рельефа местности устройства более трех районных насосных станций;
- при расчетной интенсивности дождя продолжительностью 20 мин более 80 л/с на 1 га;
- при необходимости полной биологической очистки сточных вод.

Рисунок 3.1 - Раздельная система канализации

площадка строительный насаждение зеленый

Неполную раздельную систему канализации целесообразно устраивать в городах и поселках городского и сельского типов, где применение такой системы совместимо с общим уровнем благоустройства, или допускать ее как первую очередь строительства раздельной системы канализации.

Полураздельную систему канализации целесообразно принимать:

- для городов с числом жителей более 50 тыс.;
- при маловодных или непроточных внутригородских водоемах и водных протоках;
- для районов акваторий, используемых для купания и водного спорта;
- при повышенных требованиях к защите водоемов от загрязнения дождевыми и талыми водами.

Общесплавными называют системы канализации, при которых все сточные воды - бытовые, производственные и дождевые - сплавляются по одной общей сети труб и каналов за пределы городской территории на очистные сооружения (рисунок 3.2).

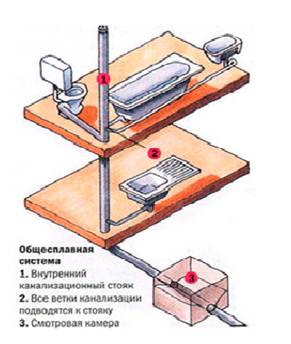

Рисунок 3.2 - Общесплавная система канализации

Общесплавную систему канализации применяют для городов с многоэтажной застройкой:

- при наличии на территории канализования или вблизи нее мощных водных протоков, допускающих прием дождевых и поливочных вод;
- при ограниченном количестве районных насосных станций с небольшой высотой подъема сточных вод;
- при расчетной интенсивности дождя продолжительностью 20 мин менее 80 л/с на 1 га.

Комбинированная система объединяет элементы общесплавной и полной раздельной систем канализации. Ее целесообразно применять при реконструкции и расширении канализации в крупных городах (с населением более 100 тыс. человек), отдельные районы которых отличаются между собой характером застройки, степенью благоустройства, рельефом и другими местными условиями. Комбинированные системы применены в Ленинграде, Одессе, Риге и других городах. Большинство крупных городов мира канализовано по общесплавной или по комбинированной системе.

Канализование промышленных предприятий следует осуществлять, как правило, по полной раздельной системе. В системе дождевой канализации предусматривают возможность отведения наиболее загрязненной части дождевых и талых вод на очистку. На территориях промышленных предприятий могут предусматриваться сети бытовой, производственной (загрязненных вод), дождевой и производственно-дождевой (незагрязненных производственных вод) канализаций, а также специальные производственные сети для отведения кислых, щелочных, шламовых и других сточных вод. Выбор системы и схемы канализации во всех случаях должен производиться с учетом санитарно-гигиенических требований и технико-экономических расчетов.

При этом выбирают такие схемы и систему канализации, которые окажутся наиболее надежными по санитарно-гигиеническим показателям и экономичными по строительным и эксплуатационным затратам для всего комплекса сооружений, включая наружные сети, насосные станции и очистные сооружения.

Внутренняя канализация зданий, как правило, имеет следующие элементы (рисунок 3.3):

Водоприёмные приборы:

раковины; мойки; унитазы; писсуары; биде; трапы; душевые поддоны; водосборные воронки; производственное оборудование.

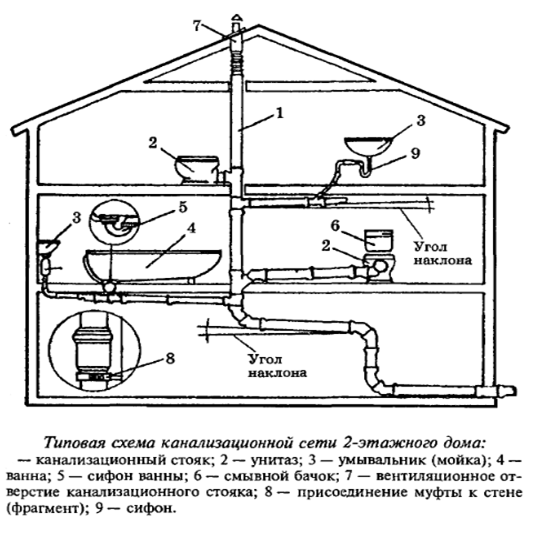

Рисунок 3.3 - Схема типовой канализации

Система трубопроводов:

вентиляционные стояки, выводимые на кровлю или вакуумные клапаны; подводки и коллекторы - горизонтальные трубопроводы; стояки - вертикальные трубопроводы; ревизии и прочистки; выпуски в наружную канализацию; запорная арматура на выпусках; звуковая изоляция.

Дополнительные элементы:

системы подкачки стоков; локальные системы очистки.

Наружные канализационные сети, как правило, являются самотёчными, прокладываются с уклоном по ходу стоков,

Наружная канализация может быть организована по следующим системам:

общесплавная - коллекторы принимают и дождевые, и хозяйственно-бытовые стоки; раздельная - существуют отдельные коллекторы для принятия дождевых и хозяйственно-бытовых стоков; полураздельная - сети раздельно собирают дождевые и хозяйственно-бытовые стоки, доставляя их в общесплавной коллектор. Наружная канализация подразделяется на:

внутридворовые сети; уличные сети; коллекторы. Элементами наружных сетей являются: трубопроводы; колодцы (смотровые, поворотные, перепадные и так далее). Как правило, снабжены люками c крышками и скобами для спуска в них обслуживающего персонала; насосные станции подкачки; локальные очистные сооружения; септики; выпуски в водоприёмники.

4. В чем заключается идея архитектора А. Ленотра в создании парков (Версаль - Франция)?

Версаль - маленький городок под Парижем. Сегодня он известен всем и каждому, ведь здесь располагается шедевр ландшафтной архитектуры - грандиозный дворцово-парковый комплекс. Возник он на месте небольшого дворца и охотничьих угодий Людовика XIII, которые занимали всего 100 га. На этом месте Король-Солнце Людовик XIV поручает Ленотру возвести небывалый по размаху парк, который будет достоин Его Величества и восславлять его могущество (рисунок 4.1).

В первой половине XVII в. столица Франции постепенно превратилась из города-крепости в город-резиденцию. Облик Парижа теперь определяли не крепостные стены и замки, а дворцы, парки, регулярная система улиц и площадей.

В архитектуре переход от замка к дворцу можно проследить, сравнив две постройки. Люксембургский дворец в Париже (1615-1621 гг., архитектор Саломон де Брос), все корпуса которого расположены по периметру большого внутреннего двора, своими мощными формами ещё напоминает отгороженный от внешнего мира замок. Во дворце Мезон-Лаффит под Парижем (1642-1650 гг., архитектор Франсуа Мансар) уже нет замкнутого внутреннего двора, здание в плане имеет П-образную форму, что делает его облик более открытым (хотя он и окружён рвом с водой). Это явление в архитектуре получило поддержку государства: королевский указ 1629 г. запрещал возводить военные укрепления в замках.

Вокруг дворца в первой половине XVII в. архитектор обязательно устраивал парк, в котором царил жёсткий порядок: зелёные насаждения были аккуратно подстрижены, аллеи пересекались под прямым углом, цветники образовывали правильные геометрические фигуры. Такой парк получил название регулярного, или французского.

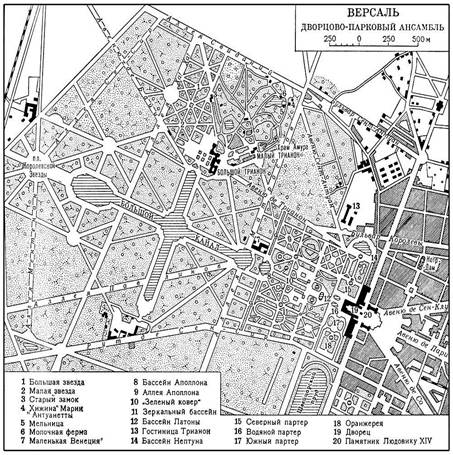

Рисунок 4.1 - план Версальских владений

Вершиной развития нового направления в архитектуре стал Версаль - грандиозная парадная резиденция французских королей недалеко от Парижа. Вначале там появился королевский охотничий замок (1624 г.). Основное строительство развернулось в правление Людовика XIV в конце 60-х гг. В создании проекта участвовали виднейшие зодчие: Луи Лево (около 1612-1670), Жюль Ардуэн-Мансар (1646-1708) и выдающийся декоратор садов и парков Андре Ленотр (1613-1700). По их замыслу, Большой дворец - главная часть комплекса - должен был располагаться на искусственной террасе, где сходятся три главных проспекта Версаля. Один из них - средний - ведёт к Парижу, а два боковых -к загородным дворцам Со и Сен-Клу.

Жюль Ардуэн-Мансар, приступив к работе в 1678 г., оформил все постройки в едином стиле. Фасады корпусов были поделены на три яруса. Нижний по образцу итальянского дворца-палаццо эпохи Возрождения отделан рустом, средний - самый крупный - заполнен высокими арочными окнами, между которыми расположены колонны и пилястры. Верхний ярус укорочен, завершается он балюстрадой (ограждением, состоящим из ряда фигурных столбиков, соединённых перилами) и скульптурными группами, которые создают ощущение пышного убранства, хотя все фасады имеют строгий вид. Интерьеры дворца отличаются от фасадов роскошью отделки.

Огромное значение в дворцовом ансамбле принадлежит парку, спроектированному Андре Ленотром. Он отказался от искусственных водопадов и каскадов в стиле барокко, символизировавших стихийное начало в природе. Бассейны Ленотра чёткой геометрической формы, с зеркально гладкой поверхностью. Каждая крупная аллея завершается водоёмом: главная лестница от террасы Большого дворца ведёт к фонтану Латоны; в конце Королевской аллеи располагаются фонтан Аполлона и канал. Парк ориентирован по оси «запад-восток», поэтому, когда восходит солнце и его лучи отражаются в воде, возникает удивительно красивая и живописная игра света. Планировка парка связана с архитектурой - аллеи воспринимаются как продолжение залов дворца.

Главная идея парка - создать особый мир, где всё подчинено строгим законам. Не случайно многие считают Версаль блестящим выражением французского национального характера, в котором за внешней лёгкостью и безукоризненным вкусом скрываются холодный рассудок, воля и целеустремлённость. Постепенно классицизм - стиль, обращённый к высшим духовным идеалам, - стал провозглашать идеалы политические, а искусство из средства нравственного воспитания превратилось в средство идеологической пропаганды.

Подчинение искусства политике явно ощущается в архитектуре Вандомской площади в Париже, сооружённой Жюлем Ардуэном-Мансаром в 1685-1701 гг. Небольшой замкнутый четырёхугольник площади со срезанными углами окружают административные здания с единой системой убранства. Такая замкнутость характерна для всех классицистических площадей XVII столетия. В центре помещалась конная статуя Людовика XIV (в начале XIX в. её заменила триумфальная колонна в честь Наполеона I). Главные идеи проекта - прославление монарха и мечта об идеально упорядоченном мире, живущем по его воле.

Одно из наиболее значительных монументальных сооружений XVII в. в Париже - Собор Дома инвалидов (1680-1706 гг.), комплекса зданий, построенных по приказу Людовика XIV для престарелых солдат. Собор, созданный Жюлем Ардуэном-Мансаром, стал важной высотной точкой Парижа, его мощный купол значительно изменил панораму города. Общий облик Собора холоден и тяжеловесен. Видимо, мастер блестяще знал архитектуру античности и Возрождения, но она не была ему близка.

Строительству главного, восточного фасада Лувра (1667-1673 гг.) - королевского дворца в Париже - придавалось столь важное значение, что проект для него выбирали по конкурсу. Среди участников были знаменитые мастера, но победу одержал никому не известный архитектор Клод Перро (1613-1688), так как именно его работа воплощала самые близкие французам идеи и настроения: строгость и торжественность, масштабность и предельную простоту.

Перро предложил сделать фасад огромным, на пятнадцать метров превышающим реальную длину здания. Он был разделён на ярусы, оформлен ордером со стоящими попарно колоннами. Центральная выступающая часть фасада украшена портиком с фронтоном. Такая трёхчастная композиция была характерна для фасадов дворцов и парадных вилл эпохи Возрождения. Мастеру удалось показать, что старые традиции по-прежнему остаются источником красоты.

Список использованной литературы

1. «Градостроительный кодекс Российской Федерации» от 29.12.2004 N 190-ФЗ (ред. от 24.11.2014) (29 декабря 2004 г.)
2. Земельный кодекс Российской Федерации от 25.10.2001 № 136-ФЗ (ред. от 28.12.2013) // Российская газета. - N 211-212. - 30.10.2001.
3. СП 32.13330.2012 «СНиП 2.04.03-85 Канализация. Наружные сети и сооружения. Актуализированная редакция»
4. СП 48.13330.2011 «СНиП 12-01-2004 Организация строительства. Актуализированная редакция»
5. Боговая И. О Ландшафтное искусство: учебник для вузов/ Боговая И. О., Фурсова Л. М. - М.: Агропромиздат, 1988. - 223 с.
6. Вергунов А.П Ландшафтное проектирование/ Вергунов А.П., Денисов М.Ф., Ожегов С. Архитектура - С. Москва. 1991. 237 с.
7. Горохов В. А. Парки мира: монография. Горохов В. А., Лунц Г. Б - М., 1985. 328 стр.
8. Ратников А. Автономные системы канализации. Теория и практика/ Издательство: АВОК-ПРЕСС 2008. 108 с.
9. Яковлев С. В. Канализация. Учебник для вузов/ Яковлев С. В., Карелин Я. А., Жуков А. И., Колобанов С. К.Изд. 5-е, перераб. и доп., - Москва: Стройиздат, 1975. - 632 с.
10. Басин Е. В. Российская архитектурно-строительная энциклопедия/ Гл. ред. Е. В. Басин; отв. ред. тома Д. П. Волков и др. Т.1 1995. - 495 с.

Основы инженерного обустройства и оборудования территории

Раздел 1. Значение инженерного обустройства и оборудования территории

Понятие и задачи инженерного обустройства территории

При строительстве и эксплуатации населенных пунктов неизбежно возникают задачи по улучшению функциональных и эстетических свойств территории – ее озеленению, обводнению, освещению и т.д., что обеспечивается средствами благоустройства городской территории.

Любой населенный пункт (город, поселок), архитектурный комплекс или отдельное здание строятся на конкретной территории, площадке, характеризующейся определенными условиями – рельефом, уровнем стояния грунтовых вод, опасностью затопления паводковыми водами и др. Средства инженерной подготовки позволяют сделать территорию наиболее пригодной для строительства и эксплуатации архитектурных сооружений и их комплексов при оптимальных затратах денежных средств.

Освоение и благоустройство территорий населенных мест – важная градостроительная проблема, в решении которой участвуют многие специалисты, в том числе архитекторы. Выбранная для строительства города или уже освоенная территория часто требует совершенствования, улучшения эстетических качеств, озеленения, защиты от различных негативных воздействий. Эти задачи решаются средствами инженерной подготовки и благоустройства территорий. На начальном этапе строительства городов, как правило, выбирают для застройки лучшие территории, не требующие больших работ по инженерной подготовке. С ростом городов лимит таких территорий заканчивается и приходится застраивать неудобные и сложные территории, требующие значительных мероприятий по их подготовке к строительству.

Таким образом, инженерное обустройство территории включает два этапа: инженерную подготовку территории и ее благоустройство.

Инженерная подготовка территории – это работы, основу которых составляют приемы и методы изменения и улучшения физических свойств территории или ее защиты от неблагоприятных физико-геологических воздействий.

Решение же вопросов приспособления и обустройства территории для нужд градостроительства относят к благоустройству этих территорий. То есть инженерная подготовка предваряет строительство города, а благоустройство – это уже составляющая процесса строительства и развития города, имеющая целью создание здоровых условий проживания в нем.

– работы, связанные с улучшением функциональных и эстетических качеств уже подготовленных в инженерном отношении территорий. Инженерное благоустройство территории включает в себе весь комплекс мероприятий, направленных на многогранное обслуживание как сельских, так и городских населенных мест.

Элементы благоустройства города:

строительство улично-дорожной сети, мостов, разбивка парков, садов, скверов, озеленение и освещение улиц и территорий, а также обеспечение города комплексом инженерных коммуникаций – водопроводом, канализацией, тепло- и газоснабжением, организация санитарной очистки территорий и воздушного бассейна города (с помощью озеленения).

Генеральные планы городов

Планировку города можно характеризовать как организацию его территории, определяемую комплексом экономических, архитектурно-планировочных, гигиенических и технических задач и требований. Наиболее прогрессивным методом проектирования городов является комплексный метод , когда одновременно решаются вопросы инженерной подготовки,

застройки и благоустройства города. Но это возможно только в условиях проектирования нового города.

Совершенствование и развитие городской среды существующего города решается путем реконструкции (перестройки, восстановления) старых кварталов и строительства новых районов, соответствующих новым требованиям.

Система градостроительного проектирования имеет многоступенчатую структуру (стадии планировки, проектирования) в направлении от больших территорий к меньшим и от территорий к отдельным объектам.

Основные стадии проектирования :

– территориальные планировки – схемы и проекты районной планировки регионов, областей, административных районов;

– генеральные планы городов;

– проекты детальной планировки районов городов (центра города, административных и планировочных районов, жилых районов и микрорайонов и т.д.);

проекты застройки – технические проекты ансамблей, площадей, улиц, набережных и др.

Целью разработки генеральных планов городов является определение рациональных путей организации и перспективного развития жилых и промышленных территорий, сети обслуживающих учреждений, транспортной сети, инженерного оборудования и энергетики.

Генплан города – это долгосрочный комплексный градостроительный документ, в котором на основе анализа существующего состояния города разрабатывается прогноз развития всех структурных элементов на период до 25 лет. В границах городской черты в генплане выделяются следующие функциональные зоны:

– селитебная (территории жилых районов и микрорайонов);

– промышленные;

– территории общественных центров;

– рекреационные (сады, скверы, парки, лесопарки);

– коммунально-складские;

– транспортные;

– прочие.

Все эти зоны соединены между собой сетью улиц и дорог различного класса; в

результате формируется планировочная структура города. Основными чертежами

генплана города являются:

– схема функционального зонирования;

– схема планировочной организации территории города.

В составе генерального плана разрабатываются также вопросы инженерного благоустройства (в том числе озеленения) территории города, транспортного и инженерного обслуживания.

Вопросы инженерной подготовки вместе с комплексной оценкой территории решаются обычно на предыдущей стадии проектирования – в схемах и проектах районной планировки и ТЭО развития города.

Тема 2. Инженерное обустройство территорий

садово-парковых объектов

2. Осушение территории

4. Освещение территории

1. Организация поверхностного стока вод

Организация стока поверхностных вод на объектах озеленения - это комплекс инженерных мероприятий, предусматривающих, прежде всего, отвод поверхностных вод с территории и отдельных участков , осушение и орошение территории объекта путём устройства системы специальных сооружений. Организация поверхностного стока осуществляется комплексным решением вертикальной планировки территории и является непременным условием благоустройства любой озеленяемой территории. Поверхностный сток образуют ливни, дожди, талые воды. В естественных условиях они стекают по склонам, накапливаются в низинах, образуя бессточные места. Поверхностные воды способствуют процессу эрозии почв, являются причиной образования оврагов, оползней, повышения уровня грунтовых вод и затопления парковых дорог, площадок, сооружений. Высокое стояние грунтовых вод резко ухудшает физические свойства почв, их агрономические характеристики, создавая неблагоприятные условия для произрастания растительности. На объектах озеленения, в садах и парках дорожно-тропиночная сеть, площадки для отдыха и занятий спортом должны быть всегда в сухом состоянии.

Залегание грунтовых вод при этом должно находиться на достаточно постоянном уровне, удовлетворять определённым требованиям для этих сооружений. Основной задачей подготовки озеленяемых территорий является отвод поверхностных вод, устранение заболачиваемых участков, осушение участков, отводимых под дороги, площадки отдыха, путём соответствующего понижения уровня грунтовых вод. Существуют три системы организации стока воды с территорий. Закрытая система - когда сток воды отводят с помощью подземной системы трубопроводов - водосточной сети; такая система применима на городских объектах скверов на площадях, бульваров вдоль магистралей, в зонах зрелищных и спортивных комплексов парков. Вода отводится в городскую водосточную сеть.

Открытая система - когда вода отводится с помощью наземной сети канав, лотков, кюветов; открытая система применима на территории посёлков, дачных участков, а также крупных по величине парков и лесопарков. Открытая система отличается простотой в выполнении работ, небольшими затратами материалов и денежных средств, однако имеет сравнительно малую пропускную способность.

Смешанная система водоотвода включает сочетание закрытых подземных водопроводов и открытых канав и лотков; такая сеть применима в городских парках, где имеются выраженные зоны главного входа и аттракционов, спортивные комплексы и зоны пассивного отдыха, имеющие лесопарковый характер насаждений. На территории парков, городских садов, бульваров поверхностный сток можно организовать на участки самих насаждений - на газоны, растительные группировки- путём поднятия дорог над рельефом примыкающих газонов. Такой приём особенно целесообразен в условиях с засушливым климатом. В тех случаях, когда территория озеленяемого объекта имеет избыточное увлажнение, разрабатывают мероприятия, заключающиеся в сплошном понижении уровня грунтовых вод, то есть устраивается открытая система водоотвода. Такая система представляет собой сеть открытых канав, кюветов, лотков различных по ширине, глубине заложения и протяженности. Система состоит из осушителей, собирателей, магистральных каналов и водоприемников (рис. 19). Для создания такой системы разрабатывается специальный проект мелиорации территории. Основной элемент сети - осушители, охватывающие всю осушаемую территорию парка. Опыт показывает, что на заболоченных территориях парков и лесопарков расстояния между осушителями могут составлять 10.. .25 м при глубине заложения в 0,5... 1 м, что позволяет понизить уровень грунтовых вод до 1... 1,5 м.

Собиратели и магистральные каналы служат в основном для перемещения излишних вод в водоприемники - пруды, озера, реки, - которые, в свою очередь, в местах их нахождения на самой территории объекта играют осушительную роль. Стенки канав укрепляют дерном, или так называемой «дерновой крошкой», «кусочками дернин». Это способствует быстрому образованию травяного покрова и закреплению каналов от размыва водой. Для перепуска воды из канавы в канаву служат специальные трубы (переходы), монтируемые из железобетонных труб диаметром 0,5... 1 м. На концах таких груб устраивают специальные «оголовки» из кирпича для того, чтобы паводок не разрушал в этом месте грунт. Один из недостатков открытой системы осушения - это необходимость систематического ухода за трубами (переходами), стенками и дном канав, особенно после сильных паводков или продолжительных ливневых дождей.

На городских объектах создают как открытую сеть, когда вода отправляется по открытым лоткам дорожек в дождеприемные колодцы, так и закрытую сеть, предусматривающую осушение спортивных площадок, площадок вокруг зрелищных сооружений и т. п.

Такая система, включающая открытые лотки по дорогам, водоприёмные колодцы, подземные трубопроводы, называется канализацией.

Канализация на объекте озеленения - это система открытых лотков по дорогам и труб, проложенных под землей под определенным уклоном друг к другу. По ним самотеком по уклону удаляются дождевые, талые и сточные воды. В садах и парках, как правило, устраивается так называемая ливневая канализация. В ряде случаев в крупных городских парках устраивается, наряду с ливневой, хозяйственная канализация - для удаления бытовых отходов. Гидрологический и гидравлический расчёты определяют расчётные расходы поверхностных вод и соответствующие им диаметры водосточных коллекторов при определённом продольном уклоне. Гидравлический расчёт водостоков, то есть расчёт диаметров труб, ведётся с помощью таблиц специалистами. Таблицы составлены на основе зависимости диаметра трубы, продольного уклона, скорости движения воды, пропускной способности водостока. Важным элементом расчёта является величина интенсивности дождя, которая определяется по формуле:

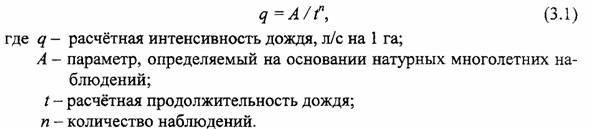

Время протекания поверхностного стока по открытому лотку парковой дороги к начальному водоприёмнику - обычно необходимое для расчёта сети на территории - принимается в пределах 3.. .5 мин в зависимости от протяжённости пути по поверхности к открытым лоткам. Важным показателем при разработке проекта ливневой канализации является расход воды, который определяют по формуле

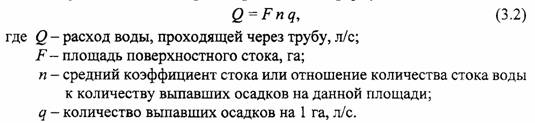

Коэффициент стока п зависит от процентного отношения площади покрытий к общей площади объекта. Величина Q зависит от продолжительности дождя и скорости образующихся потоков воды. Осадки, выпадающие на поверхность территории парка, сада, частично испаряются, часть попадает в водоотводящую сеть, часть инфильтруется в почву. Эти явления и учитываются коэффициентом стока, который зависит от типа садово-паркового покрытия. Значения коэффициентов стока для различных типов покрытий представлены следующими величинами:

Бетонные покрытия 0,95

Покрытия из брусчатки 0,60

Щебёночные покрытия 0,40

Грунтовые поверхности 0,20

Зелёные насаждения 0,1 ...0,2

Ливневую сеть рассчитывают так, чтобы сток вод вывести с объекта преимущественно самотеком в городские коллекторы, Иногда из-за особенностей местного рельефа и точек приема стоков в городской канализации устраивают напорные передаточные трубопроводы со станцией перекачки для подачи сточных вод с территории парка до точки водораздела. Оттуда сточные воды уходят самотеком по продолжению трубопровода. Ливневая канализация подразделяется на канализацию:

внутреннего типа, собирающую сток с участка озеленённой территории объединенного типа, собирающую сток со всех участков озеленённой территории; объединённая канализация заканчивается на выходном контрольном колодце.

Опытом проектирования и строительства садов и парков Санкт-Петербурга установлены следующие параметры труб для трубопроводов. Диаметр трубопровода d составляет: d=150..250мм, при уклоне i=4...5%. Диаметр трубопровода присоединительной ветки, направленной от контрольного колодца объединенной сети до смотрового колодца магистрального канала, составляет

Минимальный уклон по дну лотков, 4 %о, должен обеспечить течение дождевых вод со скоростью 0,4...0,6м/с, исключающей заиление лотков. На территории садов и парков лотком может служить сопряжение газона с поверхностью парковой дорожки. Такое сопряжение выполняется из элементов мощения - из плоского булыжника, каменной плитки, специального бортового камня - «поребрика».

На участках рельефа скорость течения воды может быть высокой и, вследствие этого, будет размывать территорию. В этом случае устраивают так называемые быстротоки в виде ступенчатых перепадов. Элементом закрытой системы водоотвода в данном случае является дождеприёмный колодец, который устанавливается в местах понижения рельефа. Колодцы устраивают, как правило, из железобетона и оборудуют их металлической решёткой. Минимальный размер колодца при круглой форме составляет 0,7 м, при прямоугольной - 0.6x0.9. По всей ливневой сети устанавливают различные по назначению бетонные колодцы:
дождеприемные, или ливневые, - для приема (перехвата) поверхностных вод;
смотровые - для прочистки засорений в сети и в коллекторах; их располагают при трубах диаметрами d= 100, 125, 150...600 мм через каждые 35, 40 и 50 м соответственно.

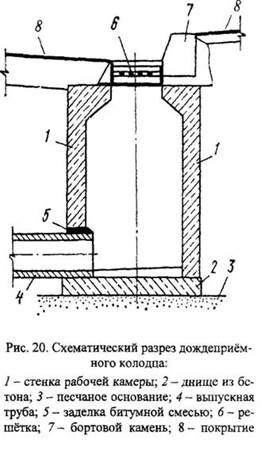

Колодцы должны быть закрыты сверху крышкой без отверстий. Дождеприёмные колодцы устанавливают в пониженных местах территории, у центральных входов, на перекрёстках аллей и главных парковых дорог в зависимости от продольного уклона на расстоянии в среднем от 50 до 150 м. Первый, или начальный, колодец располагается на расстоянии 150... 200 м от водораздела. Такое называется длиной пробега воды, по которой вода течёт по открытому лотку парковой дороги. Дождеприёмные колодцы подсоединяются через смотровые колодцы к подземным водостокам с диаметром трубы d=250мм (рис. 20).

Материалом для трубопроводов сети служат керамиковые, дорожки гончарные, асбестоцементные, бетонные и железобетонные трубы. В случае обособленной работы ливневая канализация может иметь выпуск и в открытый водоприемник- в пруд, реку, озеро и т. д., который устраивают в виде бетонного или каменного открытого лотка с перепадами для гашения скорости водосброса. Выпуск, как правило, заканчивается «оголовком», устраиваемым в виде отвесной кирпичной или бетонной подпорной стенки: боковые стенки и ложе наружного сливного лотка замазывают или бетонируют на высоту h = 5. ..10 м.

Работы по устройству канализационных сетей выполняются специализированными строительными организациями при контроле со стороны генерального подрядчика по строительству садово-паркового объекта по специальному проекту, которым определяются трассы сетей, глубины заложения трубопроводов и колодцев, строительные материалы.

2. Осушение территории

Для конструктивных элементов парка, сада существуют определенные величины уровня залегания грунтовых вод. Такие величины характеризуются так называемой нормой осушения территории. Под нормой осушения территории объекта озеленения понимается наименьшее расстояние от горизонта грунтовых вод до поверхности земли при заданных условиях проектирования. Так, для посадки деревьев в массивах, куртинах, группах, одиночно норма осушения должна быть в пределах 1... 1,5 м. Для газонов со злаковым травостоем такая норма должна быть не более 0,5 м. Основным способом осушения участков городского парка является закрытая система труб, или «дрен», заложенных в почву на разных глубинах (рис. 21). Дрена - это техническое сооружение, при помощи которого удаляют избыточные грунтовые воды с определенной площади; например, со спортивной площадки или с футбольного поля. Схему сети закрытого дренажа создают по примеру мелиоративной открытой системы (рис. 21). Эффективность действия дренажа зависит от расстояния между дренами-осушителями, которое определяют глубиной заложения дрен при заданной норме осушения по формуле Ротэ:

Дренажи устраивают по специально разработанному проекту, в котором предусматривается:
- трасса прокладки с указанием уклонов дрен по заданному направлению;

Конструктивный разрез «тела» дрены;

Глубина заложения основания дрены.

При минимально допустимых уклонах от i=3...10% основание дрены принято закладывать на глубину 0,7.. .2,0 м. При строительстве плоскостных (спортивных) сооружений применяют поперечную систему всасывающих дренажных линий с отводом вод в водоприемник или канализационную сеть. В этом случае территория, подлежащая осушению, охватывается дренажем со всех сторон и образует кольцевую систему. Вода отводится в один или несколько водоприемников.

Для спортивных площадок используют и другую систему дренажа, так называемый «ёлочный» дренаж. Осушительные дрены располагают под углом друг к другу и подводят их к собирателям (рис. 22). Из собирателей вода поступает в водоотводную сеть.

При применении органо-синтетических материалов в верхних слоях спортивных сооружений - резинобитумной смеси, рекортана и т. д. - вокруг спортивных арен устраивают открытый принимающий лоток, по которому вода поступает в колодцы и уходит по трубам в водоприемник, что создает возможность немедленного удаления атмосферных осадков с не-дренирующей поверхности сооружений. Конструкции смотровых колодцев дренажа аналогичны водосточным и канализационным колодцам. Располагают колодцы по сети одинаково: на примыкании дрен к коллектору или водостоку канализации, на поворотах или при изменении диаметра трубопровода. Для устройства дренажа применяют инертные материалы - гравий, щебень, крупнозернистый песок. При глубоком заложении дрен - в 1,5...2 м - используют также дренажные трубы, керамиковые без раструба и раструбные, бетонные, гончарные и асбестоцементные. Опыт садово-паркового строительства в Санкт-Петербурге показал, что наиболее удобны в укладке асбестоцементные трубы длиной 2...4 м, соединенные муфтами. Для приема воды в нижней части труб или по бокам делают отверстия диаметром d=8..12мм по 40.. .60 шт. на 1 п. м трубы. В бетонные и керамиковые трубы вода поступает через стыки, которые должны быть плотно заделаны мешковиной, рогожей или стекловатой. Вокруг труб устраивают засыпку, состоящую из двух-трех слоев инертных материалов. Диаметры d дренажных труб зависят от уклонов. i=10...5%, d=100...200мм, при i=3%, d=200...300мм. При малой глубине заложения дрен трубы не применяют. В этом случае дрену на всю глубину заполняют послойно инертными материалами с постепенным уменьшением фракций частиц от 50...70 мм от дна, до 2...5 мм к поверхности. Работы по подготовке траншей под дренаж выполняют с помощью траншеекопателей, в случае рыхлого грунта, или «баровых» навесных установок на тракторе при мерзлом грунте. При глубоком заложении дрен - до 2 м - для рытья траншей применяют специальный экскаватор с профильным ковшом, который позволяет выполнить установленный профиль как дна, так и стенок траншеи без дополнительного их крепления при дальнейшем производстве работ по укладке «тела» дренажа.

3. Орошение территорий и устройство водопровода

В районах с засушливым климатом в садах и парках используют специальную систему орошения, которую устраивают по примеру открытой мелиоративной или закрытой дренажной сети. Ее основная цель -обеспечение зеленых насаждений водой. Открытая система орошения - это проложенные по поверхности участка оросительные каналы- арыки. Она предназначена для орошения насаждений на улицах. Закрытая система орошения - это проложенные на определенной глубине специальные оросительные трубы - дрены. Для этого применяют гончарные, керамические или бетонные трубы с отверстиями, через которые вода просачивается к корням растений. Закрытая система орошения очень дорога и может применяться только на небольших и наиболее важных городских объектах. При проектировании закрытой системы орошения устанавливают норму орошения, зависящую от площади орошения.

Схема орошения в зависимости от условий рельефа может быть разветвленной или замкнутой. В современных садах и парках для орошения газонов, гольфполей, футбольных полей применимы различного типа установки. Используются дождеватель с системой автоматики - со специальными таймерами, электромагнитными клапанами, датчиками влажности почвы и дождевания. Известна автоматическая дождевальная установка фирмы Rain Bird, которая применяется на газонных площадках для гольфа и футбольных полях. Установка включает блок управления, клапаны, разбрызгивающие форсунки, садовый дождеватель. Блок управления с таймером управляет пуском установки, расходом воды, продолжительностью дождевания. Дождеватели и форсунки соединены с блоком управления и быстро приводятся в действие. Датчики и клапаны контролируют степень увлажнения почвы и при необходимости посылают импульсы на блок управления, который обеспечивает равномерное дозированное дождевание поверхности. Устройство водопровода. Для снабжения садов и парков водой устраивают водопроводную систему специального типа.

Хозяйственный водопровод является неотъемлемой конструкцией технического обслуживания каждого садово-паркового объекта и в зависимости от его размера выполняет различные функции: используется в течение всего года для нужд жилых, общественных и коммунально-бытовых зданий, находящихся на объекте, а также при заливке катков и других зимних игровых и спортивных сооружений. Поливочный водопровод устраивают для обеспечения полива зеленых насаждений, садово-парковых дорожек и площадок, плоскостных спортивных сооружений (рис. 23).

В проекте хозяйственного водопровода для объекта озеленения решают следующие вопросы:
1) определение места подключения водопровода к городской водопроводной сети;

2) выбор оптимальной схемы водоснабжения объекта и диаметров трубопроводов для транспортировки и распределения воды по объекту;

3) определение общей потребности в воде, которая будет использована для полива насаждений, дорожно-тропиночной сети, спортивных плоскостных сооружений, а также для наполнения фонтанов и других водных устройств.

По общей потребности в воде вычисляют расход воды в сутки и в секунду. Это необходимо для изыскания достаточного по мощности источника водоснабжения - естественного водоема, артезианской скважины, городского водопровода. Диаметр труб зависит от расхода воды, поэтому его определяют специальным гидравлическим расчетом. Для этого привлекают специалиста-гидротехника. Минимальный размер труб должен составлять 38 мм. Трубы укладывают в траншеи, которые предварительно профилируют, а дно уплотняют. Перед укладкой трубы обрабатывают изоляционными материалами - битумом, мастикой, асфальтным лаком и т. д. Это предохраняет их от коррозии и увеличивает срок службы. После монтажа всей сети водопровода трубы и стыки испытывают под давлением не менее 2,5 атм на пригодность и прочность. Все обнаруженные дефекты устраняются. Испытания проводят повторно, после чего траншеи засыпают грунтом с помощью бульдозера. Перед засыпкой составляют акт на скрытые работы и испытание трубопроводов. Водопроводная сеть работает под давлением. Для устройства водопроводной сети употребляют стальные, чугунные, асбестоцементные и железобетонные трубы. Глубина заложения труб хозяйственного водопровода должна находиться на 0,2.. .0,3 м ниже горизонта промерзания почвы. Поливочный водопровод выполняют из стальных или чугунных труб. Глубина залегания труб, как правило, составляет от 0,25 до 0,5 м. В ряде случаев трубы укладывают непосредственно на поверхности почвы. Трубопроводам придают уклок i=1..3% в направлении поглощающих колодцев, которые необходимы для спуска воды из системы в зимний период. Поверхностную сеть водопровода на зимнее время разбирают и хранят в помещении. Это значительно повышает сроки использования таких дефицитных элементов, как трубы. Водопровод обоих типов устраивают в соответствии с проектом. Трубы укладывают по разработанной заранее схеме по краям участков газонов, вдоль дорожек или площадок. Всю водопроводную сеть строят по кольцевой системе так, чтобы любую ремонтируемую часть можно было выключить, не прерывая работы всего водопровода. С этой целью в колодцах, размещаемых на водопроводной сети через каждые 300...500 м, устанавливают механические задвижки. К хозяйственному зданию или сооружению, нуждающемуся в водопроводе, прокладывают две тупиковые трубы от ближайшего колодца. В последующем сеть «закольцовывается». На разводящей водопроводной сети предусмотрены колодцы различного назначения глубиной 0,7...2 м, выполненные из кирпича или бетона либо в виде чугунных колонок. Смотровые колодцы по всей трассе дренажа устанавливают через каждые 100... 120 м. В ряде случаев на территории спорткомплексов устраивают пожарные колодцы с наличием гидранта, которые размещают через каждые 70... 100 м, а также поливочно-спускные колодцы с наличием выпускных поливочных кранов, устанавливаемые через 40...5Ом. Такие колодцы и краны используют для полива площадок, дорог. В зимний период на поливочные краны надевают утепленные бетонные или деревянные короба, которые предохраняют стояки кранов от замерзания.

Переходы водопровода через препятствия организуют различными способами. Овраги пересекают специальным переходом или дюкером. Под мостом трубопровод прокладывают в утепленном футляре. На пересечении высокой дамбовой дороги или железнодорожной насыпи трубы укладывают в металлический кожух. Через реку или ручей трубы укладывают ниже дна. В современных условиях на небольших участках, в «малых садах», используются специальные установки «летнего водопровода», который состоит из садового крана, гидранта поливочного из пластика, ключа гидранта, полиэтиленовых труб. Такая система очень мобильна, быстро монтируется и перемещается с участка на участок.

4. Освещение территории

Освещение предназначено для обеспечения безопасного движения пешеходов в вечернее время по дорожкам и аллеям, создавая тем самым комфортные условия для вечерних прогулок. При освещении парковых, территорий следует различать осветительные установки, выполняющие утилитарные и декоративные функции. Установки утилитарного значения обеспечивают освещение путей передвижения пешеходов. Установки декоративного значения предназначены для высвечивания сооружений, скульптур, фонтанов, водоёмов, деревьев, кустарников, цветников. Освещению следует отводить одну из важных ролей в создании ландшафтно-архитектурного облика вечернего парка. При этом все элементы освещения должны быть эстетически привлекательными в дневное время. Все виды осветительных установок должны работать во взаимодействии друг с другом с учетом задач по освещению разных элементов объекта. Яркое освещение водных поверхностей или мокрого асфальта создает дискомфорт для человека - слепящее воздействие. При проектировании освещения пользуются такими светотехническими понятиями, как световой поток, лм; сила света, кд; освещенность, лк и яркость, кд/м. Как показывает опыт, норма средней горизонтальной освещенности элементов сада должна находиться в пределах 2.. .6 лк. Световой поток - это мощность световой энергии, измеряемая в люменах, лм. Единица освещённости - люкс, лк, - это освещённость поверхности площадью в 1 м световым потоком в 1 лм. Единица силы света -кандела, кд, - это световой поток в люменах, лм, испускаемый точечным источником в телесном угле 1 ср, лм/ср. Единица яркости света - кандела на 1 м2, кд/м2. Показатель ослеплённости Р - это критерий оценки слепящего действия осветителя. Анализ практики освещения объектов озеленения позволяет рекомендовать нормы освещённости, тип, высоту светильника, интервалы между светильниками на аллеях, дорогах, площадках отдыха. В табл. 2 указываются примерные нормы освещённости садово-парковых конструктивных элементов.

Таблица 2

Нормы освещённости, тип, высота светильника

Элемент территории	Ширина,м	Норма освещённости, лк	Мощность ламп, Вт	Высота светильника, м	Интервалы между светильниками, м
Аллеи			160...125	4,5...6	25...25
Площадки отдыха	25x25 100x120	10...10	240...500	8.5...12.5	26...27

При освещении парковых территорий используют разнообразные источники света. Наиболее распространены лампы накаливания, дуговые ртутные люминесцентные лампы, натриевые лампы высокого давления. Светильники с натриевыми лампами создают освещение золотисто-оранжевого оттенка предмета и создают «тёплые» тона. Светильники с ртутными лампами освещают предметы голубовато-зелёным цветом и создают «холодные» тона. Для освещения цветников важным является подбор спектрального состава источников света с учётом колористики растений. Главное - не искажать окраску растений. Для освещения деревьев и кустарников используются лампы накаливания в 300, 400, 500 Вт, ртутные лампы в 250 Вт, расположенные на высоте в 1... 1,5 м. Ступени лестниц, участки газонов, цветники, группировки деревьев и кустарников рекомендуется освещать низко расположенными светильниками. Такие светильники выполняют в виде настольных ламп с рефлектором. Они могут иметь форму грибов, шаров, цилиндров различной высоты и конфигурации. В дневное время такие светильники играют роль малых архитектурных форм. Для освещения территорий городских скверов и бульваров применяют светильники типа РТУ-02-259-008-V (Р - с ртутной лампой; Т - венчающий; У - уличный; 02 ~ номер серии; 259 - мощность лампы в Вт; 008 - номер модификации; VI - климатическое исполнение и категория размещения).

Для освещения каскадов, фонтанов светильники, как правило, размещают следующим образом:
1. в специальных камерах на дне фонтанов за остеклёнными окнами;

2. под водой на глубине не более 15...20 см, ближе к выходу струй воды;

3. под водосливом падающих струй воды - каскады;

4. вокруг фонтана - прожектор заливающего света с лампой накаливания мощностью

в 500 Вт,

Мощность осветительных средств диктуется формой объекта освещения, характером движения. Яркость водных струй фонтана принимают не менее 300 кд/м. Отношение мощности насосов фонтана должно приниматься не менее: при высоте струи до 3 м - 0,7; от 3 до 5 м - 1; более 5 м-2. Декоративный эффект достигается при установке погружения светильника в местах падения струй на поверхность воды. Освещение садово-паркового объекта разрабатывается по специальному проекту и создается с помощью системы подведенных к светильникам электрических кабелей, проложенных в траншее. В ряде случаев в лесопарках кабели подвешиваются на опорах контактной сети, но это должно быть временной мерой. Выбор источника света основан на экономичности установки и правильной цветопередаче. Опоры для парковых светильников бывают металлическими или железобетонными. Их устанавливают на газонах в одном ряду с деревьями. Осветительную сеть прокладывает, подключает к источнику питания и сдает на включение заказчику специальная строительно-монтажная организация.

Курсовая работа

Инженерное обустройство города Благовещенска

Введение. 3

РАЗДЕЛ 1. 4

Исходные данные для инженерного обустройства города Благовещенска. 4

РАЗДЕЛ 2. 5

Организация транспортного, пешеходного движения и инженерное обеспечение микрорайона. 5

Определение ширины проезжей части улицы.. 5

. 6

. 10

. 12

Проверка пропускной способности магистрали и перекрестка. 13
Установление ширины тротуара. 15
Выбор типа поперечного профиля. 16

4.1 Очертание поперечного профиля проезжей части . 17

4.2 Размещение зеленых насаждений . 17

Инженерное благоустройство поселений. 20
Способы прокладки подземных инженерных сетей. 26

Заключение. 28

Список используемой литературы.. 29

Введение

Главной целью написания данной курсовой работы является: запроектировать поперечный профиль магистральной улицы общегородского значения, определить ширину и взаиморасположение ее элементов, проезжей части, тротуаров, полос зеленых насаждений.

Освоение и благоустройство террито-рий населенных мест — важная градостроительная проблема. Любой город, поселок, сельский населен-ный пункт, архитектурный комплекс или отдельное здание строятся на конкретной территории, площадке, характеризу-ющейся определенными условиями — ре-льефом, уровнем стояния грунтовых вод, опасностью затопления паводковыми во-дами и др. Сделать территорию наиболее пригодной для строительства и эксплуа-тации архитектурных сооружений и их комплексов без чрезмерных затрат мож-но средствами инженерной подготовки.

При строительстве и эксплуатации населенных мест и отдельных архитек-турных сооружений неизбежно возника-ют задачи по улучшению функциональ-ных и эстетических свойств, что обеспечивается сред-ствами благоустройства городских тер-риторий. Благоустройство городов и поселений включает в себя ряд мероприятий по улучшению санитарно-гигиенических условий жилой застройки, транспортному и инженерному обслуживанию населения, искус-ственному освещению городских территорий и оснащению их не-обходимым оборудованием, оздоровлению городской среды сред-ствами санитарной очистки. Транспортная сеть города должна обеспечивать скорость, ком-форт и безопасность передвижения между функциональными зо-нами города и в их пределах, связь с объектами внешнего транс-порта и автомобильными дорогами региональной и всероссий-ской сети. Сеть улиц, дорог, площадей и пешеходных пространств должна проектироваться как единая общегородская система, в которой четко разграничены функции ее составляющих.

РАЗДЕЛ 1

Исходные данные для инженерного обустройства города Благовещенска

Климатический район: I А

Зона влажности: 2 нормальная

Расчетная температура наиболее холодной пятидневки: -34 Сº

Район по давлению ветра (ветровой район): II , 0,30кПа

Район по весу снегового покрова (снеговой район): I, 0,8кПа

Преобладающее направление ветра: СЗ

Роза ветров, характеризующая годичную повторяемость направления и скорости ветров на основании многолетних наблюдений, построена в соответствии с таблицей 1 и приведена на рисунке 1.

Таблица 1

Повторяемость направления ветра, %

	Направление ветра

Рис.1 Роза ветров
РАЗДЕЛ 2

Организация транспортного, пешеходного движения и инженерное обеспечение микрорайона

1. Определение ширины проезжей части улицы

Таблица 2

Исходные данные

Легковые автомобили		Дорожное покрытие - асфальтобетонное с повышенным содержанием щебня
Грузовые автомобили
Автобусы
Троллейбусы

Пешеходы	7000 чел/час
Расчетная скорость транспорта	65 км/час = 18 м/с
Красная фаза светофора
Желтая фаза светофора
Зеленая фаза светофора
Продольный уклон i (подъем)

Ширина проезжей части улицы зависит от ширины одной ее полосы и числа полос движения, необходимых для пропуска заданного транспортного потока.

Для установления ширины проезжей части нужно рассчитать:

Пропускную способность одной полосы движения для каждого вида транспорта;

Необходимое число полос движения;

Ширину каждой полосы движения.

Определяем общую продолжительность цикла работы светофора

Т ц = t к + t ж + t з + t ж , с

Т ц = 15 + 5 + 30 + 5 = 55 (с )

Где t к - красная фаза работы светофора, (с ); t ж - желтая фаза, (с ); t з - зеленая фаза (с ). Среднее расстояние между регулируемыми перекрестками - 800 м.

1.1 Расчет пропускной способности одной полосы движения

Пропускную способность одной полосы движения находим по формуле

, ед/час

Где V - скорость движения различных типов транспорта, (м/с) ; L - динамический габарит, или безопасное расстояние между транспортными единицами, двигающимися попутно в колонне (включая собственную длину), (м) .

Безопасное расстояние между транспортными единицами определяется по формуле

Где t - промежуток времени между моментами торможения переднего и следующего за ним автомобилем, равный времени реакции водителя, зависит от квалификации водителя и принимается в пределах 0,7 - 1,5 с;

φ - коэффициент сцепления пневматической шины колеса с покрытием, изменяющийся в зависимости от состояния покрытия от 0,8-0,1 (0,6 по заданию);

g - ускорение свободного падения, (м/с 2) ;

i - продольный уклон, принимаемый при движении на подъеме со знаком плюс, при движении на спуске - со знаком минус;

l - длина экипажа, (м) (см. табл. 3);

S - расстояние между автомобилями после остановки, принимаем S =2м.

Таблица 3

Длина транспортных средств

легковые автомобили

грузовые автомобили

автобусы

трамваи и троллейбусы

легковые автомобили

грузовые автомобили

автобусы

трамваи и троллейбусы

При определении пропускной способности линий массового маршрутного транспорта, в том числе и автобусов, следует исходить из того, что она практически обуславливается пропускной способностью остановочных пунктов.

Пропускную способность остановочного пункта для автобуса можно вычислить по формуле:

, ед/час .

Где Т - полное время, в течении которого автобус находится на остановочном пункте, (с) :

Т = t 1 + t 2 + t 3 + t 4 , с

Где t 1 - время, затрачиваемое на подход к остановочному пункту (время торможения), (с) ;

t 2 - время на посадку и высадку пассажиров, (с) ;

t 3 - время на передачу сигнала и закрывание дверей, (с) ;

t 4 - время на освобождение автобусом остановочного пункта, (с) .

Находим отдельные слагаемые

t 1 = , c

Где l - «промежуток безопасности» между автобусами при подходе их к остановке, равный по длине одному автобусу, l 3 = 10 м;

b - замедление при торможении, принимается равным 1м/с 2 .

Где β = коэффициент, учитывающий, какая часть автобуса занята выходящими и входящими пассажирами по отношению к нормальной вместимости автобуса, для остановочных пунктов с большим пассажирооборотом, β = 0,2 ;

λ - вместимость автобуса, равная 60 пассажирам;

t 0 - время, затрачиваемое одним входящим или выходящим пассажиром, t 0 = 1,5 с ;

k - число дверей для выхода или входа пассажиров, принимаем для автобусов k = 2, для трамваев и троллейбусов k = 3.

Время на передачу сигнала и закрывание дверей t 3 принимается по данным наблюдений равным 30 с.

Время на освобождение автобусом, троллейбусом остановочного пункта

t 4 =, c

Где a - ускорение, равное 1м/с 2 .

автобусы троллейбусы

При вычислении пропускной способности полос проезжей части, используемой легковым и грузовым транспортом, надо учитывать, что расчетная скорость на перегоне не равна фактической скорости сообщения по улице. Реальная скорость сообщения зависит от задержек транспорта у перекрестков. Таким образом, расчетная пропускная способность полосы проезжей части между перекрестками определяется как пропускная способность перегона с введением коэффициента снижения пропускной способности α по формуле

Коэффициент снижения пропускной способности с учетом задержек на перекрестках вычисляем по формуле

Где L n - расстояние между регулируемыми перекрестками, равное в соответствии с заданием, L n = 800 м ;

а - среднее ускорение при трогании с места, а = 1 м/с 2 ;

b - среднее замедление скорости движения при торможении, b = 1 м/с 2 ;

t Δ - средняя продолжительность задержки перед светофором.

Средняя продолжительность задержки перед светофором рассчитывается по формуле

Для маршрутизированного транспорта коэффициент задержки движения α не определяется.

легковые автомобили

грузовые автомобили

Таким образом, расчетная пропускная способность одной полосы проезжей части для легкового и грузового транспорта с учетом коэффициента задержки движения α составит

N α = (N лег + N груз ) · α, авт./час

1.2 Определение числа полос проезжей части

Число полос для всех видов транспорта рассчитываем по формуле:

n =

где А - заданная интенсивность движения транспорта по улице в одном направлении в час пик.

легковые автомобили

грузовые автомобили

автобусы

троллейбусы

Пропуск транспорта заданной интенсивности движения могут обеспечить:

п = п 1 + п 2 +…п i

Если полос получилось две, то такое решение неизбежно вызовет снижение скорости легковых автомобилей, вынужденных двигаться по одной полосе вместе с грузовыми автомобилями, а также части грузовых автомобилей, которые, в свою очередь, будут двигаться по одной полосе с автобусами. Поэтому, исходя из состава транспортного потока, целесообразно принять три полосы движения в каждом направлении.

Если пропускная способность улицы рассчитывается не по специализированным полосам проезжей части, а как для смешанного транспортного потока в целом, необходимо привести смешанный поток к однорядному (легковой автомобиль), используя следующие коэффициенты приведения µ .

Таблица 4

Значение коэффициента приведения

Вид транспорта	Значение коэффициента µ
Легковые автомобили
Грузовые автомобили грузоподъемностью:

Свыше 2 до 5 т
Свыше 5 до 8 т
Свыше 8 до 14 т
Свыше 14 т
Автобусы
Троллейбусы

На многополосной проезжей части пропускная способность возрастает не прямо пропорционально числу полос, поэтому пропускную способность проезжей части с многополосным движением на перегонах следует определять с учетом коэффициента γ многополосности, принимаемого в зависимости от числа полос движения в одном направлении:

Одна полоса -1

Две полосы -1,9

Три полосы -2,7

Четыре полосы -3,5

Учитывая коэффициент многополосности 2*1,9=3,8≈4 полосы

1.3 Установление ширины проезжей части улиц

Ширина проезжей части улиц в каждом направлении определяется формулой:

В = b · п

Где b - ширина одной полосы движения, (м) ;

п - число полос движения.

Для магистральной улицы общегородского значения ширину полосы принимаем равную 3,75 м. Наименьшее число полос для улиц и дорог указано в таблице без учета полос для временной стоянки автомобилей. В связи с этим и учитывая, что улица с обеих сторон застроена административными зданиями, у которых может останавливаться большое число автомобилей, предусматриваем специальную полосу шириной 3 м для их стоянки.

Общая ширина проезжей части в каждом направлении движения составит:

В = b · п + 3, м

Ширину проезжей части улиц и дорог устанавливаем по расчету в зависимости от интенсивности движения.

Таким образом, ширина проезжей части составит 36 м.

2. Проверка пропускной способности магистрали и перекрестка

Проводим проверочный расчет пропускной способности магистрали в узком сечении и у перекрестка в сечении стоп-линии. Пропускная способность в этом сечении зависит от режима регулирования, принятого на перекрестке.

Расчет выполняем по формуле:

, авт./час.

Где N n - пропускная способность одной полосы проезжей части у перекрестка в сечении стоп-линии, авт./час.;

t n - интервал во времени прохождения автомобилями перекрестка, принимаемый в среднем 3 с;

V n - скорость прохождения автомобилями перекрестка (принимаем 18 км/ч), м/с.

Учитывая необходимость обеспечения левых и правых поворотов на перекрестке, требующих специальных полос проезжей части, для определения пропускной способности магистрали используем следующую формулу:

N м = 1,3 N п (п-2), авт./час.

Где N п - пропускная способность магистрали в сечении стоп-линии, авт./час;

1,3 - коэффициент, учитывающий право- и лево- поворотное движение;

п - число полос.

Для сравнения пропускной способности в данном случае приведем все заданные виды транспорта к одному (легковому автомобилю) используя формулу:

N = A·µ , авт/час

Где А - заданная интенсивность движения транспорта по улице в одном направлении в час пик;

µ - коэффициент приведения.

Легковые автомобили 540· 1=540

Грузовые автомобили грузоподъемностью до 2 т 300· 1,5 =450

Автобусы 16· 2,5=40

Троллейбусы 25·3=75

ИТОГО ΣN: 1105 авт./час.

Таким образом, N м > ΣN (1560>1105) и пропускная способность магистрали в сечении стоп-линии обеспечивает прохождение транспортного потока заданной интенсивностью.

3. Установление ширины тротуара

Перспективная интенсивность пешеходного движения на тротуарах в каждом направлении 7000 чел/час. Пропускная способность одной полосы тротуара 1000 чел/час.

Необходимое число полос п = 7000/1000 = 7 полос

Ширина одной полосы ходовой части тротуара 0,75 м.

Таким образом, ширина ходовой части тротуара В = 0,75·7 = 5,25 м.

4. Выбор типа поперечного профиля

В связи с тем, что основными элементами улицы по стоимости и сложности устройства являются проезжая часть и тротуары, намечаем вначале схему поперечного профиля улицы, используя полученную по расчету ширину проезжей части и тротуаров. После этого можно будет приступать к размещению полос зеленых насаждений, мачт освещения и подземных инженерных коммуникаций.

Для указанных в задании условий движения рассматриваем поперечный профиль улицы в двух вариантах:

Поперечный профиль улицы без полосы для разделения встречного движения;

Поперечный профиль улицы с полосой для разделения встречного движения.

Ширина разделительных полос и других элементов улиц указана в таблице 5.

Таблица 5

Размеры элементов городских улиц

Местонахождение и назначение
	скоростные	магистральные
	скоростные	общегородского значения	районного значения	местного значения
Между проезжими частями для разделения встречного потока
Между основной проезжей частью и проезжими частями местного значения
Между проезжей частью и трамвайным потоком
Между проезжей частью и велодорожкой
Между проезжей частью и тротуаром
Между тротуаром и трамвайным полотном
Между тротуаром и велодорожкой

Для лучшей организации движения желательно наличие осевой разделительной полосы, однако, учитывая необходимость создания наиболее полной изоляции жилой застройки от шума и вибрации, вызываемых проходящим транспортом, выбираем первый вариант поперечного профиля улицы.

Согласно этому варианту кроме полосы зеленых насаждений между проезжей частью и тротуаром намечаем еще одну - между тротуаром и линией застройки.

4.1 Очертание поперечного профиля проезжей части

Поперечный профиль проезжей части принимаем параболического очертания. Такой профиль наилучшим образом отвечает требованию водоотвода, так как обеспечивает быстрый сток воды с проезжей части к лоткам и дождеприемным колодцам.

В первом варианте тротуар отделен от проезжей части однорядной площадкой деревьев и от линии застройки газоном.

Во втором варианте проезжая часть разделяется газоном (разделительной полосой), а тротуар, примыкающий к линии застройки, отделен от проезжей части однорядной посадкой деревьев.

4.2 Размещение зеленых насаждений

Минимальную ширину полос зеленых насаждений, м, принимаем по следующим данным.

Посадка деревьев:

Однорядные 2 м

Двухрядные 5 м

Посадка кустарника:

Низкорослого 0,8 м

Среднего 1 м

Крупного 1,2 м

Намеченные зеленые полосы в поперечном профиле проектируем шириной по 2м.

В первом случае мачты освещения могут быть расположены в зоне зеленых насаждений у тротуаров с обеих сторон улицы, во втором — посередине разделительной полосы.

В таблице 6 приведены наибольшие и наименьшие поперечные уклоны проезжей части.

Средний поперечный уклон проезжей части принимаем равным 20%. Для разбивки поперечного профиля ширину проезжей части делим на десять равных частей по 3,6 м и определяем значение ординат для промежуточных точек.

Таблица 6

Размещение подземных инженерных сооружений

Таблица 7

Минимальные расстояния от подземных сетей до зданий, сооружений и зеленых насаждений


	фундаментов жилых и общественных зданий	мачт, опор наружного освещения, контактной сети и связи	трамвайных путей (от крайнего рельса)	искусственных сооружений	деревьев	кустарников
силовые кабели и кабели связи
газопроводы:
низкого давления до 0,05 кгс/см 2
среднего давления до 3 кгс/см 2
высокого давления 3-6 кгс/см 2
высокого давления 6-12 кгс/см 2

5. Инженерное благоустройство поселений

В связи со стремительным развитием промышленности, энергетики, транспорта территории населенных мест все в больших масштабах начинают испытывать отрицательные воздействия от вредных выбросов и стоков, шума, электромагнитных излучателей и других неблагоприятных явлений. Основу борьбы с этими явлениями, как правило, составляют инженерные мероприятия. Поэтому инженерные основы охраны окружающей среды также можно считать существенной составляющей благоустройства городских территорий.

Инженерное обеспечение современного города представляет собой сложную систему инженерных коммуникаций, сооружений и вспомогательных устройств. Инженерные коммуникации бывают подземными, наземными и надземными.

Подземные инженерные сети, главным образом используемые в городах, являются одним из важнейших элементов инженерного благоустройства городских территорий. Городские подземные сети предназначены для комплексного и полного обслуживания нужд городского населения, культурно-бытовых предприятий и потребностей промышленности. К подземным инженерным сетям относятся трубопроводы, кабели и коллекторы.

Водоснабжение городов имеет большое значение в связи с тем, что водопотребление на хозяйственно-питьевые, коммунальные и производственные нужды все более увеличивается. Ожидается, что водопотребление на хозяйственно-питьевые и коммунальные нужды достигает 400-500 л и более. Водопотребление в городах различно и зависит от категории города (численности населения), наличия и развития промышленности, степени благоустройства города, климатических условий и ряда других факторов.

При проектировании водопроводных сетей очень важно предусмотреть сохранение в трубах необходимой температуры воды. Следовательно, она не должна чрезмерно охлаждаться и нагреваться. Поэтому принято, что водопроводные сети, как правило, укладывают под землей. Но при технологическом, и технико-экономическом обосновании допускаются и другие виды размещения.

Чтобы исключить переохлаждение и промерзание водопроводных труб, глубина их заложения, считая до низа, должна быть на 0,5 м больше расчетной глубины проникания в грунт нулевой температуры, т. е. глубины промерзания грунта. Для предупреждения нагревания воды в летнее время года глубину заложения трубопроводов следует принимать не менее 0,5 м, считая до верха труб.

Водопроводные сети делают кольцевыми и в редких случаях тупиковыми, так как они менее удобны при ремонте и эксплуатации и в них может застаиваться вода.

Диаметр труб принимают расчетом в соответствии с указаниями СНиП 2.04.02-84. Диаметр труб водопровода, объединенного с противопожарным, для городских районов составляет не менее 100 мм и не более 1000 мм. Минимальный свободный напор в сети водопровода города при хозяйственно-питьевом водопотреблении на вводе в здание над поверхностью земли принимается при одноэтажной застройке не менее 10 м, при большей этажности на каждый этаж добавляется 4 м, что обеспечивает возможность использовать водопроводную сеть для тушения пожаров. Для этой цели на всей протяженности водопроводной сети через 150 м устанавливают специальные устройства для подключения пожарных шлангов — гидрантов. Нормами предусмотрено, что для наружного пожаротушения необходим расход воды 100 л/с.

Канализация. Современное благоустройство города требует наличия развитой канализации для своевременного удаления с городской территории сточных вод, которые в зависимости от состава подразделяются на хозяйственно-бытовые, производственные и ливневые (дождевые и талые) стоки. Для отвода сточных вод в городах применяются общесплавной, раздельный, полураздельный и комбинированный способы.

Общесплавной способ канализации заключается в том, что все городские сточные воды отводятся по одной системе труб. Этот вид канализации применяется недостаточно широко в связи со значительным удорожанием очистных сооружений, но используется в С.-Петербурге, Тбилиси, Самаре, Риге, Вильнюсе и других городах.

При раздельном способе устраиваются две сети трубопроводов. По одной сети труб отводятся бытовые и сточные воды, а по другой — дождевые и условно чистые производственные сточные воды. В городах нашей страны раздельный способ канализации наиболее распространен. Однако следует отметить, что в настоящее время он имеет существенный недостаток, заключающийся в том, что поверхностные стоки сбрасываются в водоемы, как правило, без достаточной очистки, тем самым способствуя их загрязнению. Этот способ следует считать наиболее прогрессивным, но требующим высокой степени очистки ливневых стоков.

Диаметры канализационных труб системы зависят от количества сточных вод, которое определяется степенью благоустройства, т.е. нормой водопотребления, наличием горячего водоснабжения. Так, норма расхода сточной воды при централизованном горячем водоснабжении и наличии ванны — 400 литров в сутки на 1 человека, а при газонагревательных установках — 300 литров в сутки.

Трассу канализации выбирают с помощью технико-экономической оценки возможных вариантов. При прокладке трубопроводов расстояние от наружных поверхностей труб до сооружений и инженерных коммуникаций должны приниматься в соответствии со СНиП 2.04.03-85, исходя из условий защиты смежных трубопроводов и производства работ.

Наименьшую глубину заложения принимают в соответствии со СНиП 2.04.03-85 для канализационных труб диаметром до 500 мм на 0,3 м, для труб большого диаметра — на 0,5 м менее наибольшей глубины проникновения в грунт нулевой температуры, но не менее 0,7 м до верха трубы, считая от отметок планировки.

Электроснабжение. Снабжение потребителей электроэнергией осуществляется тепловыми электростанциями (ТЭС), гидроэлектростанциями (ГЭС). Наиболее перспективна атомная отрасль энергетики.

Основным направлением в области обеспечения потребителей электроэнергией является создание энергосистем, таких как единая энергосистема европейской части страны, объединенных в Единую энергетическую систему. Основные потребители электроэнергии — города. Их электропотребление составляет почти 80% общего потребления электроэнергии в стране. В настоящее время на коммунально-бытовые нужды города используется примерно 20% расходуемой электроэнергии, остальная часть приходится на промышленность.

Система электроснабжения города состоит из сети внешнего электроснабжения, высоковольтной (35кВ и выше) сети города и сетевых устройств среднего и низкого напряжений с соответствующими трансформирующими установками. Электрические сети выполняются в виде воздушных линий электропередач (ЛЭП) и кабельных прокладок. В настоящее время осуществлена замена воздушных высоковольтных линий в черте города на кабельные, поскольку площадь занятых воздушными линиями земель составляет сотни гектаров.

Газоснабжение. В топливно-энергетическом обеспечении городов продолжает возрастать доля газа. Газоснабжение городов определяется расходами на промышленные и жилищно-коммунальные нужды, причем последние все время растут, поскольку увеличивается количество газифицированных квартир.

Система газоснабжения крупного города — это сети различного давления в сочетании с газохранилищами и необходимыми сооружениями, обеспечивающими транспортировку и распределение газа.

Газ подается к городу по нескольким магистральным газопроводам, которые заканчиваются газорегуляторными станциями (ГРС). После газорегуляторной станции газ поступает в сеть высокого давления, которая закольцовывается вокруг города и от нее к потребителям через головные газорегуляторные пункты (ГРП).

Городские сети для обеспечения надежности газоснабжения обычно решаются кольцевыми и лишь в редких случаях тупиковыми. Прокладка газопроводов независимо от давления газа выполняется, как правило, подземно по улицам, дорогам города и межмагистральным территориям.

Теплоснабжение городов предусматривает обеспечение теплом жилищно-коммунальных и промышленных потребителей. В городах главным образом применяется централизованное теплоснабжение. Централизованное теплоснабжение улучшает окружающую среду, поскольку с его развитием ликвидируются мелкие котельные.

Потребление тепла в городе зависит в основном от климатических условий, степени благоустройства, этажности застройки, объема зданий. Тепло расходуется в основном на отопление, горячее водоснабжение, вентиляцию и кондиционирование воздуха, при этом в городе на жилищно-коммунальные нужды расходуется до 40% общего теплопотребления.

Основными источниками тепла для теплофикации городов являются теплоэлектроцентрали (ТЭЦ), вырабатывающие как тепло, так и электроэнергию. В перспективе для теплоснабжения городов могут найти широкое применение АТЭЦ на атомном топливе или атомные котельные, которые заменят паротурбинные ТЭЦ и котельные, работающие на органическом топливе. Для теплоснабжения городов могут быть использованы и другие источники энергии, например солнечная и геотермальная энергия. Городские ТЭЦ и районные котельные размещаются вне селитебной территории, в промышленных и коммунально-складских зонах.

В соответствии со СНиП 2.07.01-89* теплоснабжение городов и жилых районов с застройкой зданиями высотой более двух этажей должно быть централизованным.

Магистральные сети располагаются по главным направлениям от источника тепла и состоят из труб больших диаметров от 400 до 1200 мм. Разводящие сети имеют диаметр трубопроводов ответвлений от магистральных от 100 до 300 мм, а диаметр трубопроводов, ведущих к потребителям от 50 до 150 мм.

Трассу тепловых сетей в городах прокладывают в отведенных для инженерных сетей технических полосах параллельно красным линиям улиц, дорог и проездов вне проезжей части и полосы зеленых насаждений, но при обосновании допускается расположение теплотрассы под проезжей частью или тротуаром улиц. Теплосети нельзя прокладывать вдоль бровок террас, оврагов или искусственных выемок при просадочных грунтах.

Уклон тепловых сетей независимо от направления движений теплоносителя и способа прокладки должен быть не менее 0,002.

В СНиП 2.04.07-86 и СНиП 3.05.03-85 приведены особые условия для устройства пересечений тепловыми сетями других подземных сооружений.

6. Способы прокладки подземных инженерных сетей

Существует несколько способов или приемов прокладки подземных сетей:

Прокладка подземных сетей раздельно в самостоятельных траншеях;

Прокладка подземных сетей совмещено в общей траншее;

Прокладка подземных сетей совмещено в проходных и полупроходных коллекторах и каналах;

Прокладка подземных сетей в непроходных каналах.

Расстояния от подземных сетей до зданий, сооружений, зеленых насаждений и до соседних подземных сетей регламентируются. Минимальные значения этих расстояний даны в СНиП 2.07.01-89*.

При ширине улиц более 60 м в пределах красной линии сети водопровода и канализации прокладывают по обеим сторонам улиц. При реконструкции проезжих частей улиц и дорог обычно сети, расположенные под ними переносят под разделительные полосы и тротуары. Исключение могут составлять самотечные сети хозяйственно-бытовой и ливневой канализации.

Таблица 8

Наименьшая глубина заложения сетей, считая до их верха

Подземные сети	Глубина заложения сетей
Водопровод при диаметре труб, мм:
	ниже глубины промерзания на 0,2 м
от 300 до 600	выше глубины промерзания на 0,25 диаметра
	выше глубины промерзания на 0,5 диаметра
Канализация при диаметре труб, мм:
	выше глубины промерзания на 0,3 м
	выше глубины промерзания на 0,5, но не менее 0,7 м от планировочной отметки
Газопровод:
влажного газа	ниже глубины промерзания 1,65 м
осушенного газа	в непучинистых грунтах в зоне проезжей части усовершенствованными покрытиями 0,8 м, без усовершенствованных покрытий 0,9 м
Теплопровод:
при прокладке в канале
при безканальной прокладке

вне проездов
при пересечении проездов

Заключение

Таким образом, в данной курсовой работе я запроектировала поперечный профиль магистральной улицы общегородского значения, определила ширину и взаиморасположение ее элементов, проезжей части, тротуаров, полос зеленых насаждений. Ширина проезжей части составляет 36 м.

Список используемой литературы

Николаевская И.А., Морозова Н.Ю., Горлопанова Л.А. Инженерные сети и оборудование территорий, зданий и стройплощадок: Учебник:/ Под ред. О.А. Николаевской. - 224 с, М: Академия, 2004.
Владимиров В.В., Давидянц Г.Н., Расторгуев О.С., Шафран В.Л. Инженерная подготовка и благоустройство городских территорий - М.: Издательство Архитектура - С. 2004.
Калицун В.И., Кедро В.С., Ласков Ю.М. Гидравлика, водоснабжение и канализация, Учебное пособие. - М., Стройиздат, 2000 - 397 с.
Белецкий Б.Ф. Санитарно-техническое оборудование зданий (монтаж, эксплуатация и ремонт). - Ростов на Дону: Феникс. 2002. - 512с.
СНиП 2.05.02-85 Автомобильные дороги.
СНиП 2.07.01-89 Градостроительство. Планировка и застройка городских и сельских поселений.
СНиП 2.04.02-84 Водоснабжение. Наружные сети и сооружения.
СНиП 2.04.03-85 Канализация. Наружные сети и сооружения.
СНиП 2.04.05-86 Отопление, вентиляция и кондиционирование.
СНиП 2.08.01-89 Жилые здания.
СНиП 42-01-2002 Газораспределительные системы.
СНиП III-39-76 Трамвайные пути.
Пособие по проектированию земляного полотна и водоотвода железных и автомобильных дорог промышленных предприятий (к СНиП 2.05.07-85).
Справочник проектировщика. Современные системы отопления и водоснабжения. Б, 1991 г.
СНиП 23-01-99* Строительная климатология / Госстрой России. - М.: ГУП ЦПП, 2003.
СНиП II-3-79* Строительная теплотехника / Госстрой России. - М.: ГУП ЦПП, 2003.

Скачать: У вас нет доступа к скачиванию файлов с нашего сервера.

Основы инженерного обустройства и оборудования территории

Раздел 1. Значение инженерного обустройства и оборудования территории

Понятие и задачи инженерного обустройства территории

Элементы благоустройства города:

Генеральные планы городов

застройки и благоустройства города. Но это возможно только в условиях проектирования нового города.

Основные стадии проектирования :

– генеральные планы городов;

проекты застройки – технические проекты ансамблей, площадей, улиц, набережных и др.

– селитебная (территории жилых районов и микрорайонов);

– промышленные;

– территории общественных центров;

– рекреационные (сады, скверы, парки, лесопарки);

– коммунально-складские;

– транспортные;

– прочие.

Все эти зоны соединены между собой сетью улиц и дорог различного класса; в

результате формируется планировочная структура города. Основными чертежами

генплана города являются:

– схема функционального зонирования;

– схема планировочной организации территории города.
